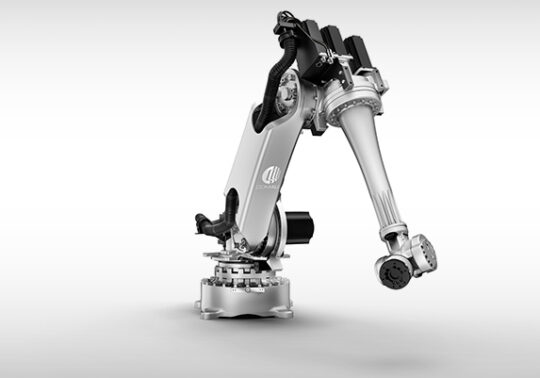

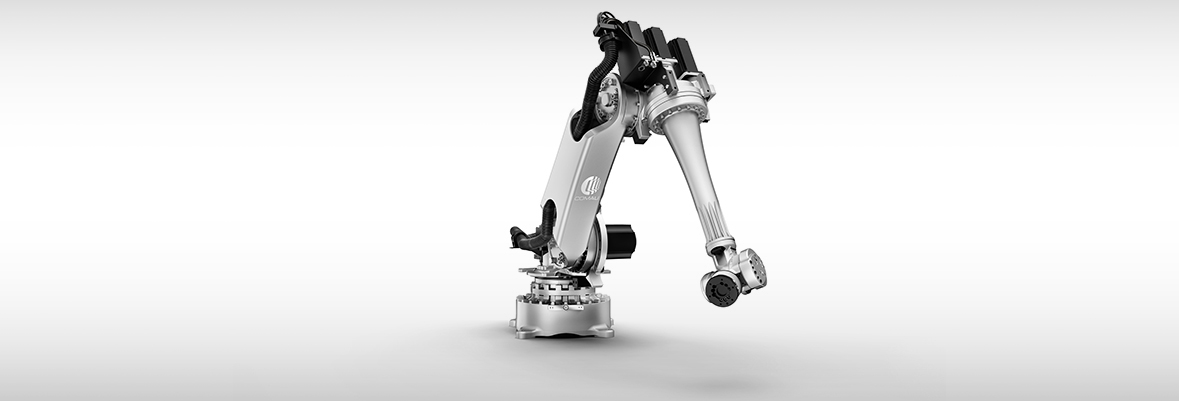

NJ 60 – 2.2

Díky nízké hmotnosti a vynikající kontrole trajektorie poskytují tito roboti vyšší rychlost a nižší dobu cyklu. Jinými slovy poskytují přesně to, co vaše aplikace požadují.

Technická specifikace



Technická specifikace NJ 60 – 2.2
Počet os6
Maximální nosnost na zápěstí60 kg
Dodatečná nosnost na zápěstí20 kg
Maximální horizontální dosah (mm)2258 mm
Moment na ose 4221 Nm
Moment na ose 5221 Nm
Moment na ose 6118 Nm
Úhel (rychlost) na ose 1+/- 180° (170°/s)
Úhel (rychlost) na ose 2-60° / +125° (150°/s)
Úhel (rychlost) na ose 30° / -165° (165°/s)
Úhel (rychlost) na ose 4+/- 2700° (265°/s)
Úhel (rychlost) na ose 5+/- 123° (250°/s)
Úhel (rychlost) na ose 6+/- 2700° (340°/s)
Opakovatelnost0,06 mm
Připojovací příruba (pro nástroj)ISO 9409 – 1 -A100
Hmotnost robota645 kg
Třída ochranyIP65/IP67
Montážní poziceNa podlahu/Na strop/Pod úhlem (max 45°)
Operační prostor A (mm)2408 mm
Operační prostor B (mm)2258 mm
Operační prostor C (mm)1918 mm
Operační prostor D (mm)686 mm
Operační prostor E (mm)941 mm
