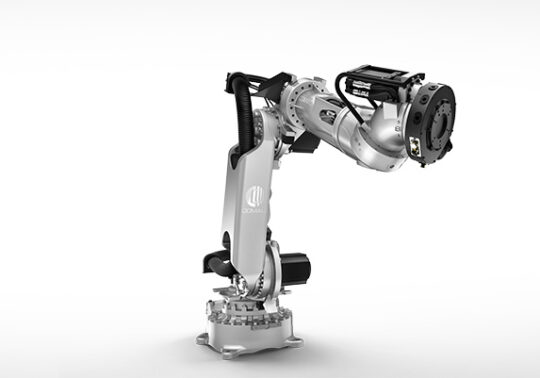

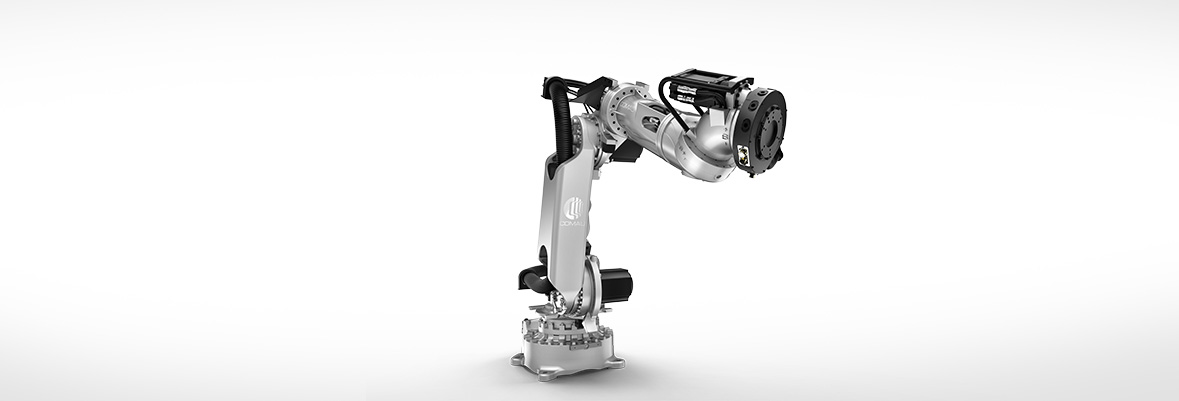

NJ4 90 – 2.2

Mimořádně kompaktní stroj: Štíhlý a kompaktní Hollow Wrist robot s integrovanou vnitřní kabeláží poskytuje vyšší výkon i efektivitu při nižších nákladech na údržbu a menším rizikem zastavení výroby. Jedním slovem – DOKONALOST.



Technická specifikace

Technická specifikace NJ4 90 – 2.2

Počet os6
Maximální nosnost na zápěstí90 kg
Dodatečná nosnost na zápěstí10 kg
Maximální horizontální dosah (mm)2210 mm
Moment na ose 4577
Moment na ose 5432
Moment na ose 6206
Úhel (rychlost) na ose 1+/- 180° (170°/s)
Úhel (rychlost) na ose 2-60° / +125° (125°/s)
Úhel (rychlost) na ose 30° / -165° (165°/s)
Úhel (rychlost) na ose 4+/- 200° (200°/s)
Úhel (rychlost) na ose 5+/- 200° (200°/s)
Úhel (rychlost) na ose 6+/- 200° (265°/s)
Opakovatelnost0,07 mm
Připojovací příruba (pro nástroj)ISO 9409 – 1 – 125 – 6 – M10 ISO 9409 – 1 – 160 – 6 – M10
Hmotnost robota685 kg
Třída ochranyIP65
Montážní poziceNa podlahu/Na strop
Operační prostor A (mm)2360 mm
Operační prostor B (mm)2210 mm
Operační prostor C (mm)1856 mm
Operační prostor D (mm)712 mm
Operační prostor E (mm)893 mm
Operační prostor F (mm)
