Specyfikacja techniczna

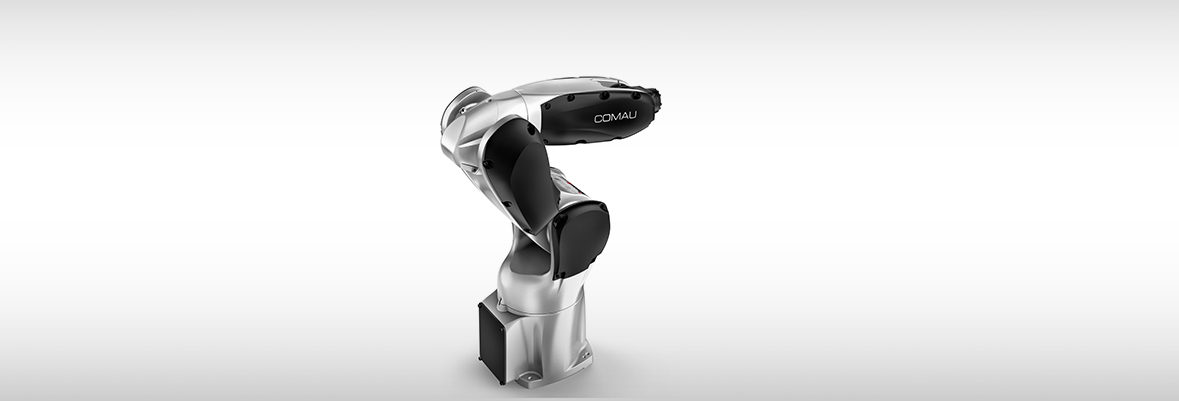

Nowe spojrzenie na robotykę w przemyśle: Robot Racer to najlepszy robot, który nie oszczędza na stylu. Dzięki niezrównanej szybkości i płynności ruchu, roboty Racer oferują wysoką wydajność i technologiczną doskonałość w nowej, wyrazistej konstrukcji .
Specyfikacja techniczna Racer 5-0.63
| Liczba ość | 6 (dla aplikacji Pick and place 6kg s limitowanym kąten na osi 5) |
|---|---|
| Maksymalne obciązenie ramienia | 5 kg |
| Makasymalny zasięg poziomy (mm) | 630 mm |
| Moment obrotowy na osi 4 | 8,83 Nm |
| Moment obtotowy na osi 5 | 8,83 Nm |
| Moment obrotowy na osi 6 | 4,91 Nm |
| Zakres ruchu na osi 1 | +/- 170° (400°/s) |
| Zakres ruchu na osi 2 | -95° / +135° (160°/s) |
| Zakres ruchu na osi 3 | 0° / -155°/ +90 (400°/s) |
| Zakres ruchu na osi 4 | +/- 200° (500°/s) |
| Zakres ruchu na osi 5 | +/- 125° (500°/s) |
| Zakres ruchu na osi 6 | +/- 2700° (800°/s) |
| Powtarzalność | 0,03 mm |
| Maksymalny zasięg poziomy kołnierz łączący do narzędzia | ISO 9409-1-A25 |
| Waga robota | 30 kg |
| Klasa ochrony | IP54 (IP65 opcj) |
| Pozycje montażu | Na ziemię/Na sufit/Na ścianę (dopuszczalne z ograniczeniem obciążenia ) |
| Obszar pracy A (mm) | 1081 mm |
| Obszar pracy B (mm) | 630 mm |
| Obszar pracy C (mm) | 37 mm |
| Obszar pracy D (mm) | 530 mm |
| Obszar pracy E (mm) | 136 mm |
